2000度真空扩散焊炉

技术参数
详细描述
视频展示
标准配置
选配件

真空扩散焊是一种固相焊接方法，它依赖于温度（低于母材熔点）、压力、时间及真空等条件，促使固态金属接合面达到原子间距离，进行原子互相扩散而实现焊接的固相结合过程。这种方法可以在金属与金属之间进行，也可以在金属和陶瓷之间进行

真空热压炉	型号		KSL-100-2000
	最高温度		2000℃
	额定温度		1900℃
	功率		100KW
	加热方式		石墨发热
	有效工作区		300*300mm
	保压时间		按需设置
	压头行程		0~120mm
	压头尺寸		150mm
	压力精度		≤±0.1MPa
	最大压力		50T
	位移精度		0.01mm
	控温模式		智能PID
	控制精度		±1~ 5 ℃（600度以上）
	温度检测方式		钨套管钨铼热电偶
	观察窗尺寸		Dia 50mm
	软件		采用10寸大屏，美观大气，软件界面简洁，操作简单，支持工艺设置，数据存储，数据导出
	压力系统		液压系统采用电动输入方式。由液压站配有进口比例阀、调节电位器、压力传感器、位移显示器采用光栅尺（测距精度0.02mm）、液压缸等相关液压装置，压力调节手动自动可切换、可通过手动调节。可通过触摸屏或仪表设定自动调节压力，并能实现稳压、保压。
	控温方式		采用宇电程序控温仪表（标配） 1、50段程序控温智能PID调节。 2、具有过温保护断偶保护过温或断偶时电炉加热电路自动切断,，（当温度超过2000度或热电偶烧断时，主电路上的交流继电器会自动断开，主电路断开，面板上ON灯熄灭，OFF灯亮，有限的保护电炉）。 3、带有485 通讯接口（选购软件时标配） 4、具有断电保护功能，即断电后再给电启动炉子时、程序不是从起始温度开始升、而是从断电时炉温开始升。 5、仪表具有温度自整定的功能（更换进口仪表，需要另外付费，选购） FP93控温仪表（日本岛电）欧陆仪表触摸屏仪表
	远程系统（选配）		1、通过手机微信小程序控制 2、可操作设备 3、可随时查看设备运行状态 4、可查看温度数据并生成报表或温度曲线 5、可查看报警信息
	腔体真空度（扩散泵机组）		< 6X10 ^-3Pa
	腔体充气压力		< 0.05MPa
	升压率		<4Pa/小时
	断偶保护和显示		有
	过温保护		有
	过流保护		有
	欠压保护（水压）		有
	升温速率		＜20℃/min
真空机组	机组输入电压		380V /220V
	波纹管		KF40X1000
	真空挡板阀		KF40
	前级机械泵2X-70		功率	5.5KW
			电压	380V
			主轴转速	450rpm
			进气口径	KF80
			前机泵抽气速率（L/S）	70
			极限压强	6X10 ^-2Pa
	复合真空计		复合真空计型号	ZDF
			电源	220V 55W
			控制精度	± 1%
			真空计测量范围	10^-5-10 ⁵Pa

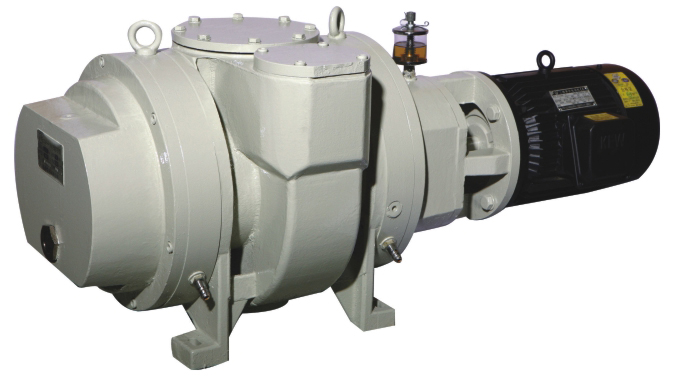

	二级泵为罗茨泵		型号	ZJP-150
			几何抽气速率	150L/s
			极限压力	3×10^-2Pa
			允许压差	＜8×10³
			启动压力	1×10³
			电机功率	2.2KW
			转速	2840r/min
	三级泵为扩散泵	扩散泵可以把腔体真空度抽到5X10E-3Pa）	电压	220V
			功率	2400W
			极限真空度（在无泄露时）	10E-5Pa
			进气接口	DN300
			出气接口	DN40
			注入油量	1.3L
			抽气速率（N2）	4000L/S
水冷机（选购） HZ-12A			电源	3PH-380V/50HZ
			输入总功率	12KW
			最大扬程	50M
			水箱容量	160L
			制冷量	27800Kcal/h
			出入水口	Rp1/2’’
			重量	285Kg
			机器尺寸	730×1335×1415(长X宽X高)
