2100℃ 热重分析炉
|
热 重 分 析 炉 |
型号 | TGAF-25-2100 | |
| 优点 |
1、外形紧凑，占地面积小 2、温度高，最高温度可到2100℃ 3、与传统TGA相比，可装载的样品量大 4、智能分析天平，可通过PLC或者PC来显示样品的重量随温度变化的情况 5、样品可在真空或者气氛下工作，可研究不同环境下材料相变的过程 6、进口欧陆控温仪表，控温精度±1℃ 7、真空度高，配扩散泵，真空度5×10-3Pa |
||
| 原理 |
天平放在腔体底部，放物料的平台支撑杆穿过隔热层，插在天平称量平台上，支撑杆有隔热屏防止天平发热。 石墨坩埚放在天平上面的支撑杆平台上 控制柜上安装有10寸液晶屏，屏中内置本公司自主研发的热重分析软件，可直观看到物料在加热过程中的重量变化 |
||
| 最高温度 | 2100℃ | ||
| 加热原件 | 高纯石墨 | ||
| 有效工作尺寸 | Dia90X120mm | ||
| 保温方式 | 软、硬石墨碳毡 | ||
| 控温模式 | 宇电仪表智能PID 50段程序控温 | ||
| 天平 |
型号：pr224zh/e 特点： 用于日常称重的通用天平 • 简约设计，方便易用 • 巧妙设计，坚固耐用 |
||
| 天平量程 |
0~1200g |
||
| 天平精度 |
0.001g |
||
| 腔体真空度（扩散泵机组） | < 5X0 -3Pa （空炉、冷态） | ||
| 腔体充气压力 | 0.05MPa | ||
| 升压率 | <4Pa/小时 | ||
| 断偶保护和显示 | 有 | ||
| 过温保护 | 有 | ||
| 过流保护 | 有 | ||
| 欠压保护（水压） | 有 | ||
| 控制精度 | +/- 1 ℃（600度以上） | ||
| 温度检测方式 | 钨套管钨铼热电偶 | ||
| 最大升温速率 | < 20度/Min | ||
| 真空腔体内是否水冷 | 是 | ||
| 冷水机（选配） | 8P | ||
|
真 空 机 组 |
机组输入电压 | 380V /220V | |
| 波纹管 | KF40X1000 | ||
| 真空挡板阀 | KF40 | ||
|
扩散泵TK150
|
扩散泵型号 | TK150 | |
| 电压 | 220V | ||
| 功率 | 1400W | ||
| 进气接口 | DN150 | ||
| 出气接口 | DN40 | ||
| 注入油量 | 0.4L | ||
| 抽气速率（N2） | 1000L/S | ||
|
前级真空泵BSV-30
|
功率 | 1.1KW | |
| 电压 | 380V | ||
| 转速 | 1450rpm | ||
| 进气口径 | KF25/KF40 | ||
| 前机泵抽气速率（L/S） | 15 | ||
| 极限压强 | 5X10 -1Pa | ||
|
复合真空计
|
复合真空计型号 | ZDF | |
| 电源 | 220V 55W | ||
| 控制精度 | ± 1% | ||
| 真空计测量范围 | 10-5 -10 5 Pa | ||
|
冷水机（选购）
|
型号 |
HZ-08A |
|
| 电源 |
3PH-380V/50HZ |
||
| 输入总功率 | 12KW | ||
| 制冷量 |
18.3×103kcal/h |
||
| 水箱容量 | 130L | ||
| 扬程 | 50M | ||
| 流量 | 12m3/h | ||
| 外形尺寸 |
730×1335×1415mm |
||
| 重量 | 285Kg | ||
一、设备特点及主要用途
1、概述：这是一个具有TGA功能的感应加热炉，最高温度2100度，与传统的TGA相比，可装载样品量大，可用于工业生产。并且可以在真空，气氛保护以及氢气气氛下进行热重实验，以研究材料加工过程中的相变。
二、结构组成
炉体、炉盖、炉底、真空系统、控制系统、冷却系统、称重系统、发热体及保温层等。

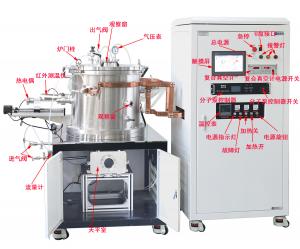

三、结构说明
1、炉体：为立式炉壳，其内、外层均为304不锈钢做成的圆筒，外层镜面抛光处理。内外筒与前后法兰焊成一个整体，炉体开有电极孔、抽气孔、放气孔、热电偶孔、红外孔及观察孔等，各接口的材质均为不锈钢。
2、炉盖：由内外封头和法兰焊成，中间可通水冷却，炉盖开启装置。
3、炉底：由内外封头和法兰组成，中间通水冷却，与天平腔室用波纹管连接。
4、称重系统：由天平、PLC系统、触摸屏、天平真空腔室组成
5、发热体及保温材料：发热元件采用高石墨制作二次。保温采用软硬石墨毡材料。
6、真空系统：由壹台TK-150扩散泵配冷阱，壹台DRV-30机械泵、手动高真空蝶阀、真空压力表（±Pa）、充气阀、放气阀和真空管路等组成。机械泵采用金属波纹软管快速接头联接（减缓震动），真空度的测量采用数显复合真空计。
7、控制系统：采用宇电程序控温仪表（标配）
（1）50段程序控温智能PID调节。
（2）具有过温保护 断偶保护，过温或断偶时电炉加热电路自动切断,，（当电炉温度超过1620度或热电偶烧断时，主电路的交流继电器会自动断开，主电路断开，面板上ON灯熄灭，OFF灯亮，有效的保护电炉）。
（3）带有485 通讯接口（选购软件时标配）
（4）具有断电保护功能，即断电后再给电启动炉子时、程序不是从起始温度开始升、而是从断电时炉温开始升。
（5）仪表具有温度自整定的功能
（更换进口仪表，需要另外付费，选购）
8、水冷系统：炉体、上下端盖采用夹层水冷的结构形式，在进出水主管路上安装水压继电器及压力表，同时与控制柜连接，异常状态时报警。能够定性的观察各分水路的水流大小。整个水冷系统确保各分路回水温度不高于40℃（进水温度20℃）。水冷系统主进直径50mm、回水管直径50mm（进水压力0.4MPa）。
四、设备安装要求
炉子用电AC三相380V，功率25KW，10平方线 空开三相63A
冷水机功率12KW，三相380V，冷水机最好用去离子水，水箱容量130L
炉子尺寸：1230mm（长）×1400mm（宽）×1900mm（高）
水冷机尺寸：1335mm(长）×780mm（宽）×1415mm（高）(水冷机前后左右空间1000mm)
